Hydraforce 3 Định vị 4 Way Spool Solenoid Valve Double Coil

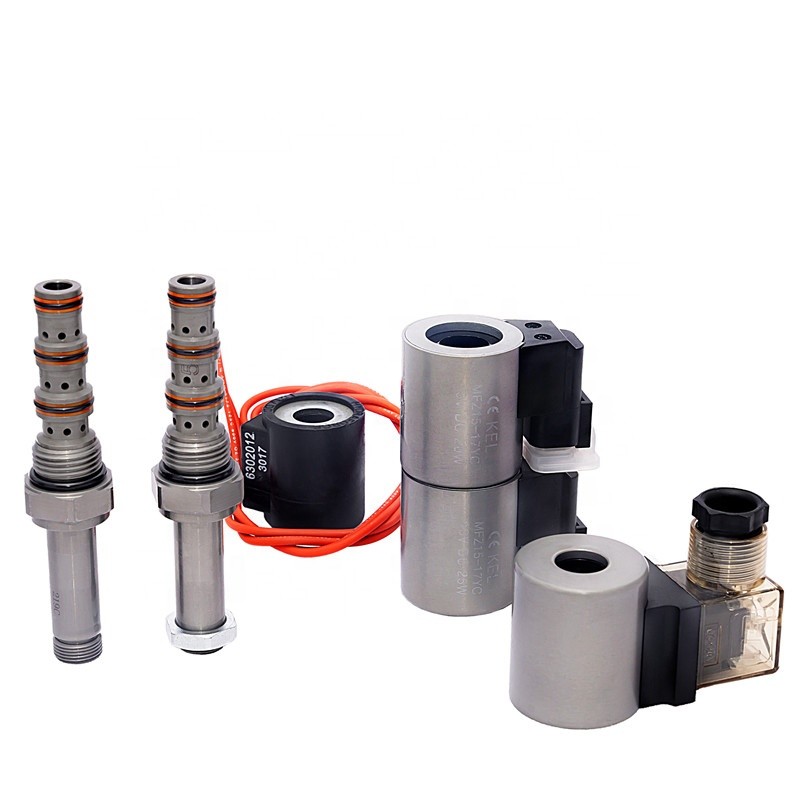

Hình ảnh sản phẩm:

KSV10-47AL-0-N với lỗ Hydraforce VC10-2 cuộn kép 3 vị trí 4 cách van điện tử cuộn

Nguyên tắc hoạt động:
Khi điện tắt, KSV10-47AL-0-N chặn cổng dầu của xi lanh và cho phép dầu chảy từ 3 đến 1.Khi cuộn dây 2 được cấp năng lượng, nó cho phép dầu chảy từ 3 đến 4 và từ 2 đến 1. Trong mạch dầu nơi tốc độ dòng chảy của cổng dầu làm việc là không cân bằng do tỷ lệ diện tích của bình dầu,dầu trở lại với tốc độ dòng chảy lớn hơn nên được hướng vào cổng dầu 2. Mặc dù cổng 1 có thể được áp suất đầy đủ, nó không được sử dụng như là van đầu vào.Đẩy tay cầm xoắn để điều khiển chức năng của cuộn dây 2 (S2), hoặc kéo tay cầm xoắn để điều khiển chức năng của cuộn dây chuyền 1 (S1).

Đặc điểm:
Áp suất định danh: 315 bar, áp suất tối đa của 1 cổng là 210Bar,
Dòng chảy định lượng: 20L/min
Khối lượng rò rỉ: tối đa 300 ml/min ở 210 bar
Phạm vi nhiệt độ: -40 °C đến 120 °C, niêm phong cao su nitrile tiêu chuẩn
Trọng lượng định danh cuộn dây: Hoạt động liên tục trong phạm vi 80% đến 120% phạm vi điện áp định danh
Dòng điện ban đầu của cuộn dây tại 20 °C: cuộn dây loại E: 1,5 A ở 12 VDC; 0,75 A ở 24 VDC
Điện áp lấy tối thiểu: 70% giá trị định danh ở 315 bar
Trung bình: Dầu khoáng với độ nhớt từ 7,4 ~ 420cSt (50 ~ 2000ssu) hoặc dầu tổng hợp có tác dụng bôi trơn
Trọng lượng Ferrule: 0.33Kg, trọng lượng cuộn đơn: 0.43Kg
Vòng xoắn cài đặt: tối đa 34Nm,
Sáu góc lắp đặt: S27 / lỗ van: VC10-4;

Dữ liệu kỹ thuật sản phẩm:
