Hydraforce Solenoid Spool Valve 12V 4 Way 3 Position Hydraulic Valve

Hình ảnh sản phẩm:

KSV10-47BL-0-N van cuộn bốn cổng + hai đầu nối van thủy lực tiêu chuẩn có thể trao đổi với Hydraforce

Đặc điểm:
Áp suất định danh: 315 bar, áp suất tối đa của 1 cổng là 210Bar,
Dòng chảy định lượng: 22,7L/min
Khối lượng rò rỉ: tối đa 328 ml/min ở 210 bar
Phạm vi nhiệt độ: -40 °C đến 120 °C, niêm phong cao su nitrile tiêu chuẩn
Trọng lượng định danh cuộn dây: Hoạt động liên tục trong phạm vi 80% đến 120% phạm vi điện áp định danh
Dòng điện ban đầu của cuộn dây tại 20 °C: cuộn dây loại E: 1,5 A ở 12 VDC; 0,75 A ở 24 VDC
Điện áp lấy tối thiểu: 70% giá trị định danh ở 315 bar
Trung bình: Dầu khoáng với độ nhớt từ 7,4 ~ 420cSt (50 ~ 2000ssu) hoặc dầu tổng hợp có tác dụng bôi trơn
Trọng lượng Ferrule: 0.33Kg, trọng lượng cuộn đơn: 0.43Kg
Vòng xoắn cài đặt: tối đa 34Nm, hình lục giác cài đặt: S27
lỗ van: VC10-4;

Nguyên tắc hoạt động:
Khi điện tắt, cổng dầu xi lanh KSV10-47BL-0-N được kết nối, và 3 và 1 được kết nối cùng một lúc.Khi cuộn dây 2 được cấp năng lượng, dầu có thể chảy từ 3 đến 2, và từ 4 đến 1. Trong mạch dầu, nơi mà tốc độ dòng chảy của cổng dầu hoạt động không cân bằng do tỷ lệ diện tích của xi lanh dầu,dầu trở lại với tốc độ dòng chảy lớn hơn nên được hướng vào cổng dầu 2Mặc dù cổng 1 có thể được áp suất đầy đủ, nó không được sử dụng như là cửa van.
Cách vận hành tùy chọn điều khiển tay khẩn cấp: Trong quá trình vận hành khẩn cấp, nhấn tay cầm xoắn để điều khiển chức năng của cuộn dây 2 (S2),hoặc kéo tay cầm xoắn để điều khiển chức năng của cuộn dây chuyền 1 (S1).

Dữ liệu kỹ thuật sản phẩm:

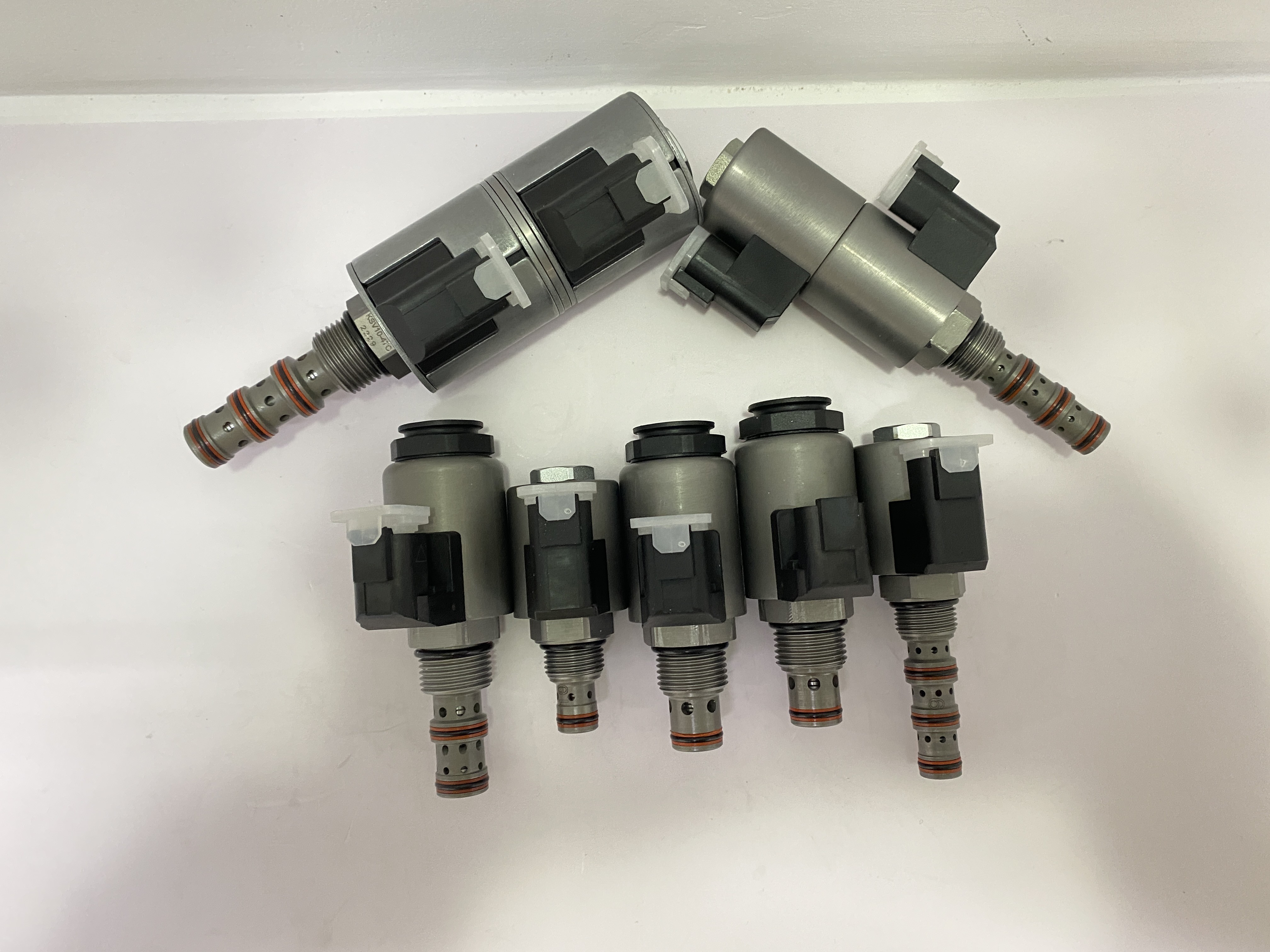

Sản phẩm hình ảnh thực sự:

Triển lãm công ty:

Giấy chứng nhận của chúng tôi:

Các quy trình chế biến sản phẩm:

Nhà máy và xưởng mới của chúng tôi:

Cửa hàng của chúng tôi:

Vận chuyển:

Các dòng sản phẩm khác nhau, chi tiết hơn xin vui lòng liên hệ trực tiếp với chúng tôi:

Các van thủy lực:

Chào mừng bạn đến thăm và hỏi!
