Cắm vào Hydraforce Cartridge Solenoid Valve 4 Way 3 Position VC10 Hố

Hình ảnh sản phẩm:

KSV10-47DL-0-N Plug trong 4 cách 3 vị trí thủy lực tiêu chuẩn VC10 khoang có thể thay vì van hydraforce

Nguyên tắc hoạt động:
Khi tắt điện, KSV10-47DL-0-N ngăn dầu chảy đến 3, nhưng cho phép dầu chảy từ 2 đến 1, hoặc từ 4 đến 1.Khi cuộn dây 2 được cấp năng lượng, dầu có thể chảy từ 3 đến 2, và từ 4 đến 1. Trong mạch dầu, nơi mà tốc độ dòng chảy của cổng dầu hoạt động không cân bằng do tỷ lệ diện tích của xi lanh dầu,dầu trở lại với tốc độ dòng chảy lớn hơn nên được hướng vào cổng dầu 2. Mặc dù cổng 1 có thể được áp suất đầy đủ, nó không được sử dụng như là van đầu vào.Đẩy tay cầm xoắn để điều khiển chức năng của cuộn dây 2 (S2), hoặc kéo tay cầm xoắn để điều khiển chức năng của cuộn dây chuyền 1 (S1).

Đặc điểm:
● Làm việc liên tục với điện ở nhiệt độ môi trường +90°C.
● Không bị trì trệ ở nhiệt độ thấp -40°C.
● Năng lượng rộng: ± 20% điện áp định số.
● Bề mặt bị phơi bày được phủ hợp kim niken mới.
● Tất cả các cổng có thể được áp suất đầy đủ.
● Điện áp cắm vào có thể thay thế nhau.
● Tùy chọn điều khiển bằng tay khẩn cấp.
● Bên trong cuộn dây là IP67K chống nước và có thể được rửa bằng nước.
● Thiết kế cuộn dây đúc hoàn chỉnh.
● lỗ van công nghiệp phổ biến.

Đặc điểm:
Áp suất định danh: 315 bar, áp suất tối đa của 1 cổng là 210Bar,
Dòng chảy định lượng: 22,7L/min
Khối lượng rò rỉ: 164 ml/min tối đa ở 210 bar
Phạm vi nhiệt độ: -40 °C đến 120 °C, niêm phong cao su nitrile tiêu chuẩn
Trọng lượng định danh cuộn dây: Hoạt động liên tục trong phạm vi 80% đến 120% phạm vi điện áp định danh
Dòng điện ban đầu của cuộn dây tại 20 °C: cuộn dây loại E: 1,5 A ở 12 VDC; 0,75 A ở 24 VDC
Điện áp lấy tối thiểu: 70% giá trị định danh ở 315 bar
Trung bình: Dầu khoáng với độ nhớt từ 7,4 ~ 420cSt (50 ~ 2000ssu) hoặc dầu tổng hợp có tác dụng bôi trơn
Trọng lượng Ferrule: 0.33Kg, trọng lượng cuộn đơn: 0.43Kg
Vòng xoắn cài đặt: tối đa 34Nm, hình lục giác cài đặt: S27
lỗ van: VC10-4;

Dữ liệu kỹ thuật sản phẩm:

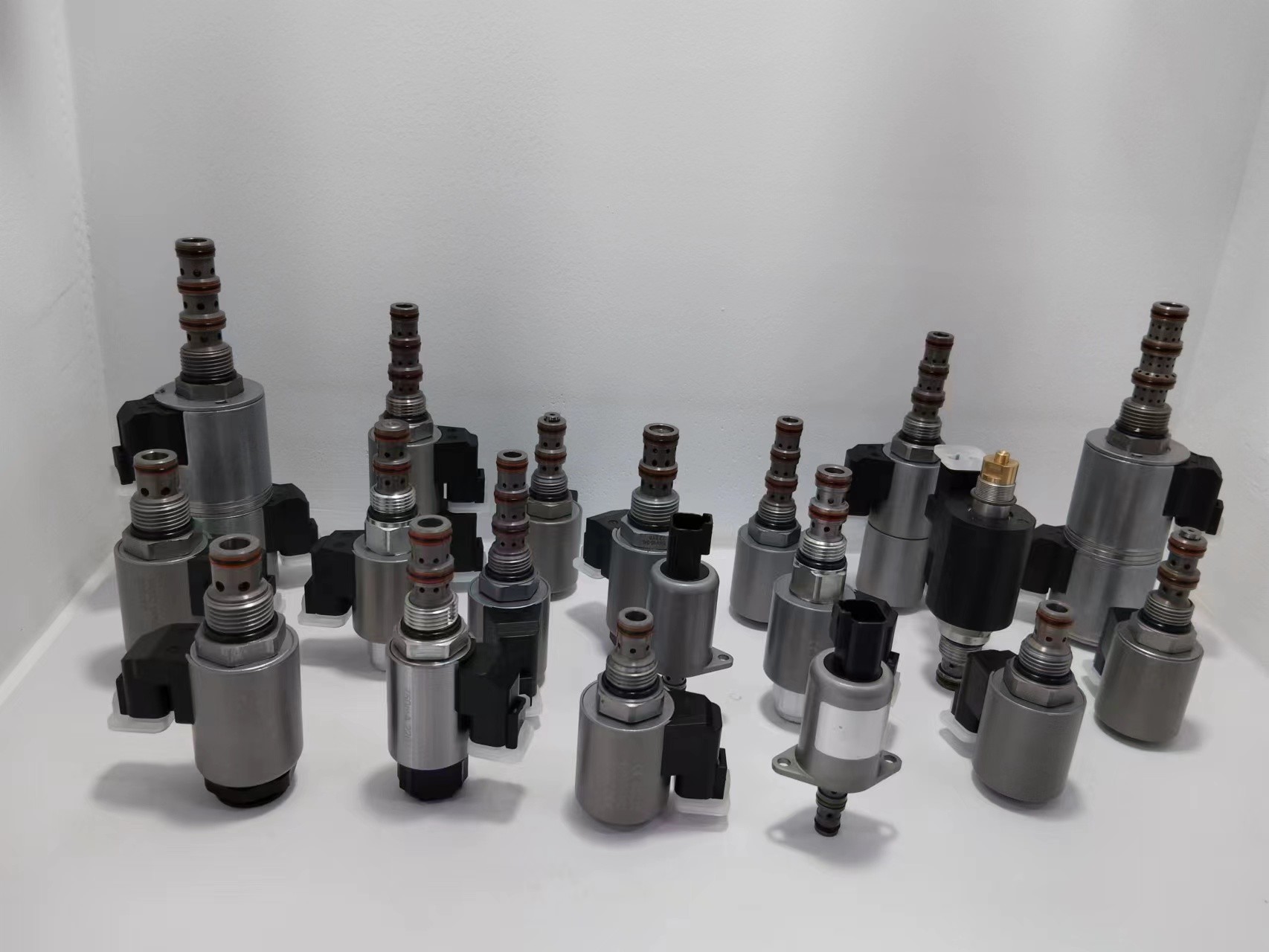

Sản phẩm hình ảnh thực sự:
