OEM / ODM Cartridge Solenoid Valve Hệ thống thủy lực KSV10-47B-0-N

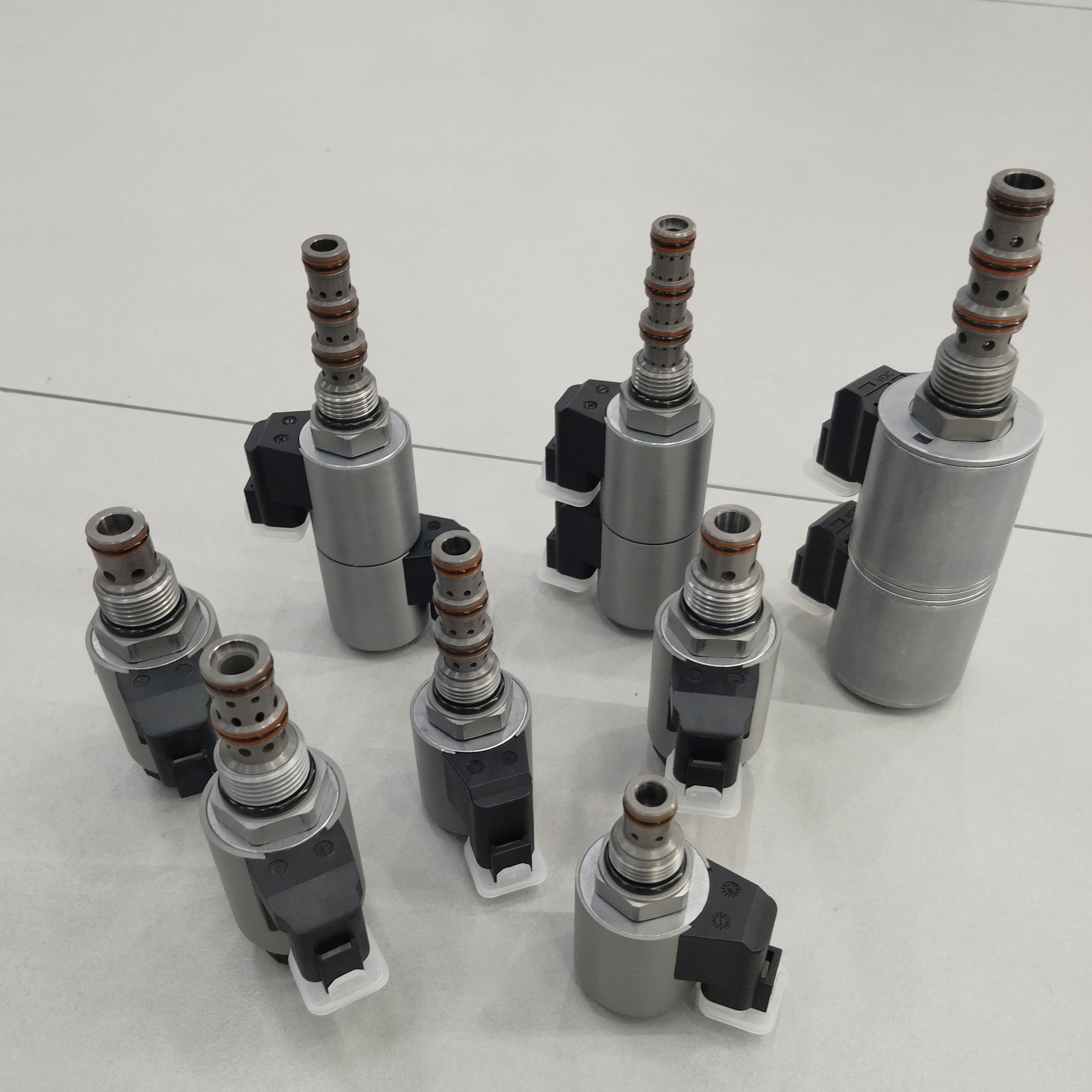

Hình ảnh sản phẩm:

KSV10-47B-0-N Hỗ trợ thiết kế hệ thống thủy lực OEM ODM Nhà sản xuất Trung Quốc cho van điện lực thủy lực

Nguyên tắc hoạt động:
Khi điện tắt, cổng dầu xi lanh KSV10-47B-0-N được kết nối, và 3 và 1 được kết nối cùng một lúc.Khi cuộn dây 2 được cấp năng lượng, dầu có thể chảy từ 3 đến 2, và từ 4 đến 1. Trong mạch dầu, nơi mà tốc độ dòng chảy của cổng dầu hoạt động không cân bằng do tỷ lệ diện tích của xi lanh dầu,dầu trở lại với tốc độ dòng chảy lớn hơn nên được hướng vào cổng dầu 2. Mặc dù cổng 1 có thể được áp suất đầy đủ, nó không được sử dụng như là van đầu vào.Đẩy tay cầm xoắn để điều khiển chức năng của cuộn dây 2 (S2), hoặc kéo tay cầm xoắn để điều khiển chức năng của cuộn dây chuyền 1 (S1).

Đặc điểm:
Áp suất làm việc: 240 bar (3000 psi)
Kháng áp: 350 bar (5075 psi)
Dòng chảy: 22,7 lpm (6 gpm) tối đa ở 207 bar (3000 psi), tối đa 328 ml/Min
Phạm vi nhiệt độ: -40 °C đến 120 °C, niêm phong cao su nitrile tiêu chuẩn
Trọng lượng định danh cuộn dây chuyền: Hoạt động liên tục trong phạm vi 85% đến 115% phạm vi điện áp định danh
Dòng điện đầu tiên ở 20 °C: Dòng điện tiêu chuẩn: 1,67 A ở 12 VDC, 115 VAC (được chỉnh sóng đầy đủ)
0.18 A tại một thời điểm. E-coil: 1.7 A ở 12 VDC; 0.85 A ở 24 VDC
Điện áp lấy tối thiểu: 85% của chỉ số tại 207 bar (3000 psi)
Trung bình: Dầu khoáng với độ nhớt từ 7,4 ~ 420cSt (50 ~ 2000ssu) hoặc dầu tổng hợp có tác dụng bôi trơn
lỗ van: VC10-4;

Dữ liệu kỹ thuật sản phẩm:
