Ventil điện tử hộp đạn lớn 24V 3 vị trí Ventil tắt

Hình ảnh sản phẩm:

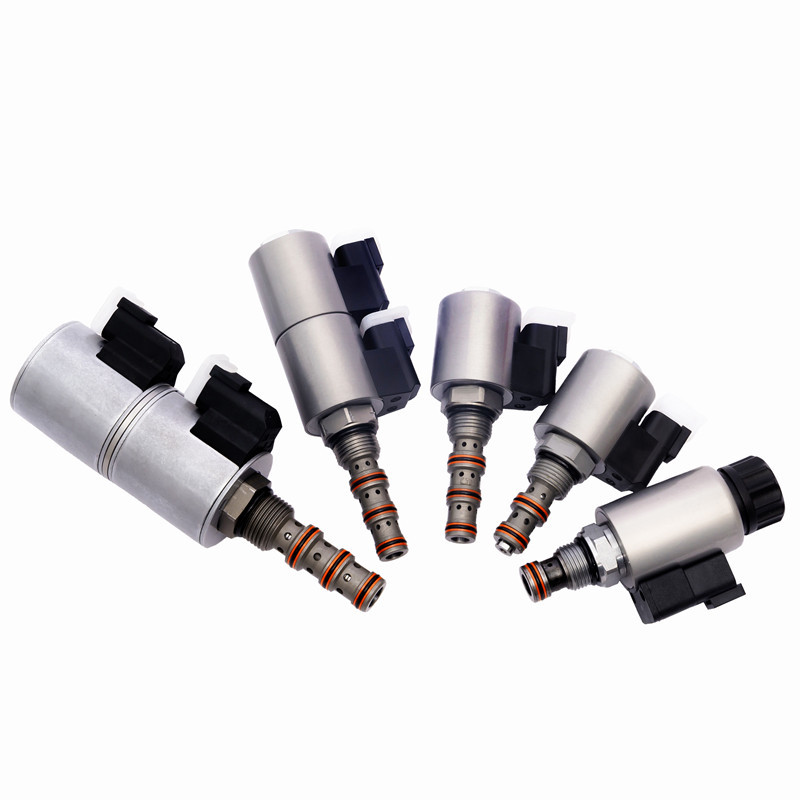

KSV08-58C-0-N van điện tử hộp mực kích thước lớn với 5 cắm cuộn cổng ở 3 vị trí van điều khiển on / off

Van điện lực 3 vị trí 5 chiều là một loại van có năm cổng và ba vị trí riêng biệt. Nó thường được sử dụng trong hệ thống khí nén và thủy lực để kiểm soát dòng chảy của chất lỏng hoặc không khí.Van có ba vị trí có thể: trung tính, mở rộng và rút lại.

Nguyên tắc hoạt động:
Khi điện bị ngắt, KSV08-58C-0-N ngăn chặn dòng chảy dầu đến bất kỳ cổng dầu nào. Khi cuộn dây 1 được cấp năng lượng, dầu có thể chảy từ 5 đến 2 và từ 4 đến 3.dầu có thể chảy từ 5 đến 4 và từ 2 đến 3Sau khi lõi van di chuyển, cảm biến tải được kết nối với cổng 5.

Đặc điểm:
Áp suất làm việc: 247 bar (3625 psi)
Kháng áp: 350 bar (5075 psi)
Tốc độ dòng chảy: Tối đa 8L/Min và 207 bar (3000 psi), tốc độ rò rỉ tối đa là 164 ml/Min
Phạm vi nhiệt độ: -40 °C đến 120 °C, niêm phong cao su nitrile tiêu chuẩn
Trọng lượng định danh của cuộn dây: có khả năng hoạt động liên tục trong phạm vi 85% đến 115% điện áp định danh
Dòng điện ban đầu của cuộn dây ở 20 °C: cuộn dây tiêu chuẩn: 1,2 A ở 12 VDC, 115 VAC (cải chỉnh sóng đầy đủ)
Ở 0.13 ampere. E-coil: 1.4A ở 12 VDC; 0.7 ampere ở 24 VDC
Điện áp kéo vào tối thiểu: 85% giá trị định số ở 207 bar (3000 psi)
Trung bình: Dầu khoáng có độ nhớt từ 7,4 đến 420cSt (50 đến 2000ssu) hoặc dầu tổng hợp có tính chất bôi trơn
lỗ van: VC08-5;

Dưới đây là mô tả về các cổng và chức năng của chúng trong một van điện cực 3 vị trí 5 chiều điển hình:

1. Cổng cung cấp (P): Cổng này được kết nối với nguồn cung cấp chất lỏng hoặc không khí áp suất.

2. Cổng xả (E): Cổng này được sử dụng để giải phóng chất lỏng hoặc không khí từ van khi cần phải áp suất hoặc xả.

3.

4. Cổng xi lanh (A và B): Các cổng này được kết nối với động cơ, thường là một xi lanh hoạt động đôi. Cổng A là cổng mở rộng, cung cấp áp lực để mở rộng xi lanh,trong khi cổng B là cổng kéo lại, cung cấp áp lực để thu hồi xi lanh.

5.

6. Vị trí trung tâm (C): Vị trí này là vị trí trung tính hoặc tắt của van. Trong vị trí này, cổng A và B bị chặn, ngăn chặn bất kỳ luồng chất lỏng hoặc không khí nào đến động cơ.Cả hai cổng A và B được kết nối với cổng xả, cho phép chất lỏng hoặc không khí bị mắc kẹt trong bình được giải phóng.

7.

8. Vị trí mở rộng (E): Ở vị trí này, van kết nối cổng P với cổng A, cho phép chất lỏng hoặc không khí chịu áp suất chảy từ cổng cung cấp đến cổng mở rộng của thiết bị điều khiển.Cổng B được kết nối với cổng xả, cho phép chất lỏng hoặc không khí trong cổng kéo lại của thiết bị điều khiển được giải phóng.

9.

10. Vị trí kéo lại (R): Ở vị trí này, van kết nối cổng P với cổng B, cho phép chất lỏng hoặc không khí chịu áp suất chảy từ cổng cung cấp đến cổng kéo lại của động cơ.Cổng A được kết nối với cổng xả, cho phép chất lỏng hoặc không khí trong cổng mở rộng của động cơ được giải phóng.
